1、如图3所示，在PC1上ping主机PC2是不通的。若能保证连接两台PC的网线没有故障，ping不通的话，问题肯定首先出在PC1的路由上。

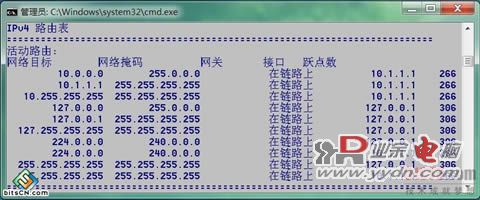

（图4 主机PC1中的路由表）

2、如图4所示，在PC1的"命令行"中，执行"route print"命令，就能看到PC1主机上的路由表，在其中看不到，到达目的网络172.16.0.0/16的路由。所以，在PC1上执行ping 172.16.1.1命令后，PC1首先在它的路由表中查找有没有到达网络172.16.0.0/16的路由表项，若没有就会返回如图3所示的结果。

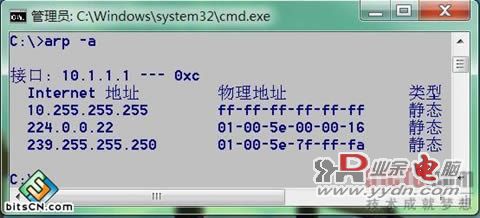

3、既然路由表中没有到网络172.16.0.0/16的路由，那PC1中的二层ARP表中有没有与172.16.1.1对应的MAC地址表项呢？因为只有IP地址和MAC地址之间进行了一一对应的绑定，主机在封装完三层具有源和目的IP地址的数据包后，然后在进行二层封装数据帧时，必须找到与IP目的地址对应的MAC地址，才能完成二层的封装。不过如图5所示，PC1中的ARP表中，并没有IP地址172.16.1.1和PC2的MAC地址的对照表。

（图5 主机PC1中的ARP表）

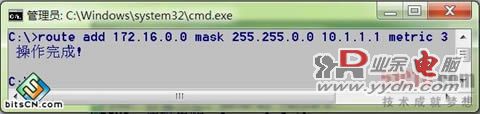

4、既然PC1的路由表中没有到网络172.16.0.0/16的路由，那就在PC1中添加一条静态路由，如图6所示。注意添加静态路由的命令格式，必须和图6所示的一致。只是在命令的最后还有一个"IF"参数，可以省略不写，这并不影响命令的正确执行。

（图6 在主机PC1中添加静态路由）
